はじめに

Oリングは、産業用途および日常用途で広く使用されている不可欠なシーリング部品です。機械、配管システム、自動車、電子機器などに使用され、主な役割は流体やガスの漏れを効果的に防ぎ、設備の安定した運転を確保することです。しかし、適切なOリングを選ぶプロセスは複雑であり、材料、サイズ、作業環境、圧力条件など、複数の要素を考慮する必要があります。不適切な選択は、設備の寿命を短縮し、生産停止やコストの増加を招く可能性があります。本記事では、適切なOリングを選び、シーリング性能を向上させ、故障のリスクを減らすための9つの専門的な見地からのヒントをご紹介します。

1. アプリケーションの状態条件と作業条件を特定する

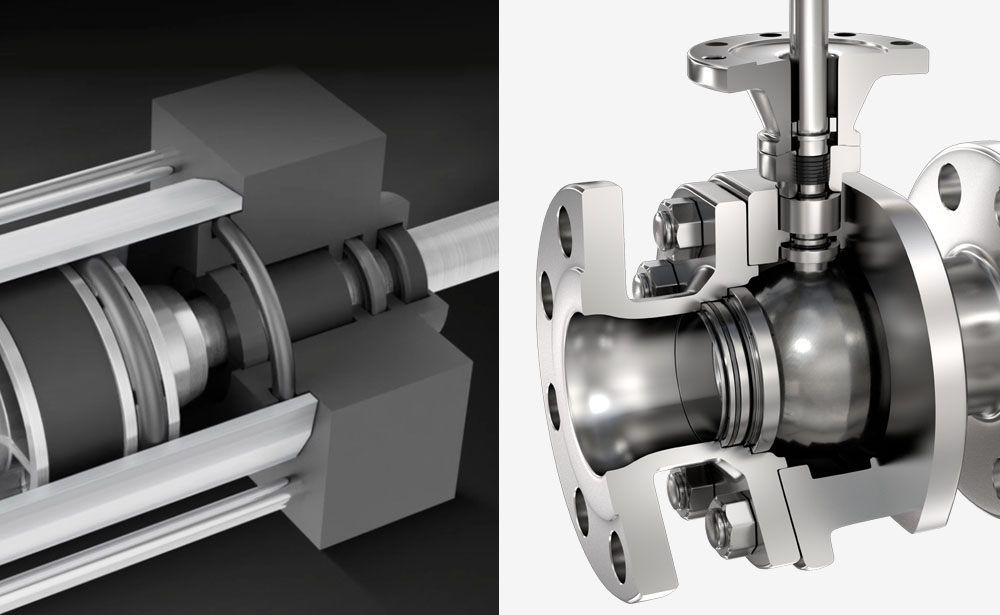

1.1 静的シールと動的シールの違い
Oリングの用途を区別することが重要です:

• 静的シール: フランジやバルブのような固定された部品に使用され、Oリングは静止したままです。この用途では、寸法安定性と圧縮耐性が高いことが求められます。
• 動的シール: ピストンやポンプシャフトのように頻繁に動く部品に適用されます。この用途では、動きを耐え、損傷を最小限に抑えるために、耐摩耗性や低摩擦係数を持つ材料が必要です。

1.2 作業条件を決定する
次の作業条件を考慮してください:

• 温度範囲: 高温または低温は、Oリングの弾性と耐久性に直接影響を与えます。
• 圧力レベル: 静的シールと動的シールでは異なる圧力要件があり、特に高圧環境では、優れた圧力耐性を持つ材料が必要です。
• 化学薬品の影響: Oリングが酸、アルカリ、またはオイルにさらされるかどうかを確認してください。これらの物質は不適切な材料を腐食または劣化させる可能性があります。
• 特別な要件: 屋外で使用する場合、オゾン耐性やUV耐性などの要素を考慮する必要があります。

2. 材料の選定: 異なる媒体に適応する

2.1 一般的な材料の分析
さまざまな作業環境に適した材料があります:

• NBR（ニトリルゴム）: 優れた耐油性を持ち、油圧および潤滑油の用途に最適です。
• EPDM（エチレンプロピレンゴム）: 高温およびオゾンに耐性があり、屋外および蒸気環境に適しています。
• FKM（フッ素ゴム）: 高温および化学腐食に対して優れた耐性を持ち、化学産業で一般的に使用されます。
• PTFE（ポリテトラフルオロエチレン）: 極端な化学環境に最適で、酸およびアルカリに対する耐性が非常に優れています。
• シリコーン/VMQ/PVMQ: 優れた高温および低温耐性を持ち、無毒、無臭で老化に非常に強い。食品、医療、電子機器産業で広く使用されており、特に高い清潔さが求められる環境に適しています。

2.2 材料の用途推奨

• 油圧システム: NBRまたはHNBRを推奨します。
• 食品産業: FDA準拠のシリコーンまたはEPDM材料を使用してください。
• 化学環境: 優れた耐化学性を持つFKMまたはPTFEを選択してください。

2.3 不適合な材料の回避
不適合な材料を使用すると以下の問題が発生する可能性があります:

• 早期老化: 高温やUVの影響で硬化が加速し、弾性が低下します。
• 溶解または膨張: 不適合な化学媒体により、Oリングが膨張または溶解し、シール性能が低下します。

3. 正確なサイズと公差の適合

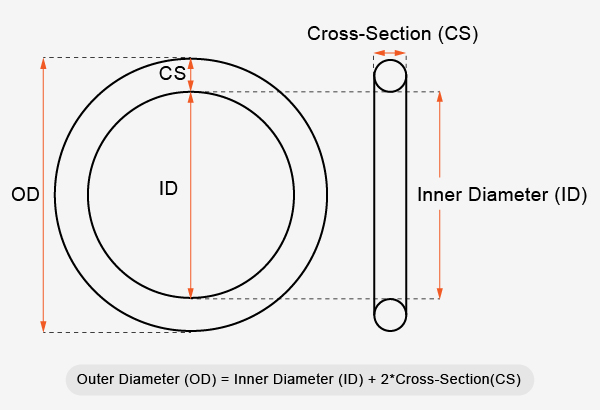

3.1 測定方法
Oリングの3つの重要な寸法を正確に測定します:

• 内径と外径: 測定工具を使用して正確な結果を得る。
• 断面径: 均一性を確保し、不均一なシールや潜在的な漏れを防止します。

3.2 サイズと溝の互換性

Oリングのサイズは溝の寸法に一致する必要があります。適切なシール性能を維持するために、圧縮率は10%-30%が推奨されます。

3.3 公差の重要性
公差管理は重要です:

• 過剰な公差（上限超過）: 設置が難しくなり、変形や損傷を引き起こす可能性があります。
• 不足した公差（下限未満）: シールが緩くなり、漏れを引き起こす可能性があります。

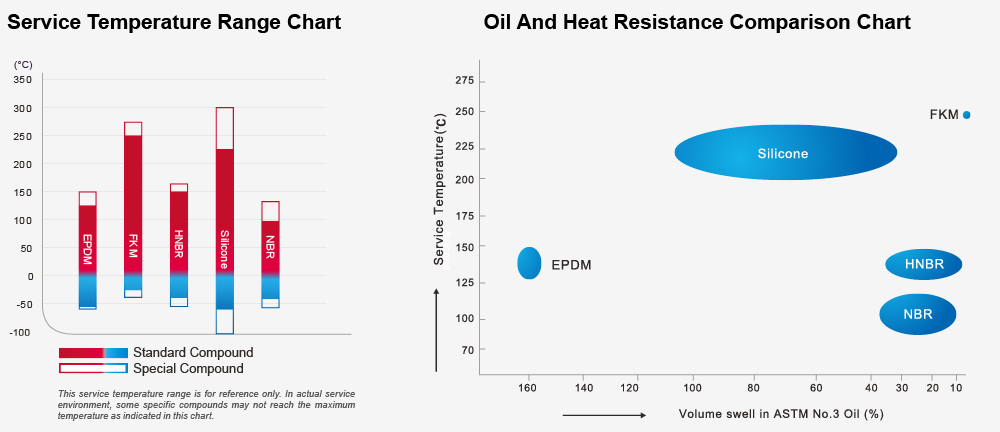

4. 温度範囲と耐熱性

4.1 高温環境

最高200°Cの高温には、信頼性の高い性能を得るためにFKMまたはシリコーンを推奨します。

4.2 低温環境

NBRまたはシリコーンは低温でも良好に機能し、-50°Cまでの条件に耐えることができます。さらに低い温度には、カスタマイズされたソリューションについて当社チームにお問い合わせください。

4.3 温度変動の影響

頻繁な温度変化は硬化やひび割れを加速させ、シールの故障につながる可能性があります。

5. 圧力条件と圧縮性能

5.1 静的シールの圧力要件

静的シールでは、長期的な効果を維持するために、圧縮変形に対する高い耐性を持つOリングが必要です。

5.2 動的シールの圧力要件

動的な用途では、摩擦が少なく耐摩耗性が高い材料が必要で、サービス寿命を延ばすことができます。

5.3 高圧環境での推奨事項

高圧環境下では、Oリングが変形や破損を防ぐために、HNBRまたはFKMを使用してください。

6. 化学耐性と媒体の適合性

6.1 化学腐食の影響

強酸、アルカリ、有機溶剤を含む用途では、腐食を防ぐためにPTFEまたはFKMを使用してください。

6.2 食品および医療業界の特別な要件

食品および医療用途では、安全性と衛生を確保するために、FDA準拠のシリコーンまたはEPDM材料が必要です。

6.3 化学反応の回避

不適合な材料は膨張、ひび割れ、または故障などの化学反応を引き起こし、シールが損なわれる可能性があります。

7. 耐摩耗性

7.1 動的用途における耐摩耗性

高速や往復運動の場合、優れた耐摩耗性を持つ材料を選択して耐久性を向上させてください。

7.2 摩擦係数の影響

内部潤滑剤を使用することで摩擦を効果的に減らし、Oリングの寿命を延ばします。

7.3 定期的な摩耗検査

漏れを防ぐためにOリングの摩耗を定期的に検査し、必要に応じて交換してください。

8. 適切な取り付け方法

8.1 取り付け時の損傷防止

専用工具を使用して、取り付け中にOリングが切断されたり破損したりしないように注意して下さい。

8.2 潤滑の重要性

取り付け時に潤滑剤を塗布することで摩擦を減らし、損傷のリスクを最小限に抑えます。

8.3 正確な取り付けの確認

Oリングが変形やねじれなく完全に溝に収まっていることを確認してください。

9. メンテナンスと検査の推奨事項

9.1 定期的な検査と交換

Oリングの老化や摩耗を定期的に確認し、使用頻度に基づいて交換してください。

9.2 保管環境

材料の劣化を防ぐためにOリングを直射日光、高温、湿気を避けて冷暗所に保管して下さい。

9.3 問題への迅速な対応

損傷や漏れのあるOリングは直ちに交換し、正確な取り付けを確認してください。

結論

適切なOリングの選定は、効果的なシールを実現するために非常に重要です。材料、サイズ、温度、圧力、化学環境などの要素を慎重に検討する必要があります。これらの9つの専門的な見地からのヒントに従うことで、理想的なOリングを選び、シール性能を向上させ、機器の寿命を延ばすことができます。静的用途でも動的用途でも、適切な選択と定期的なメンテナンスにより、シール故障のリスクを大幅に減らし、安定した機器運転を確保できます。

GMORSは、ゴムシールの専門メーカーとして、長年の専門知識と高品質な製品を活かし、さまざまな用途に適したOリングソリューションを提供しています。温度、圧力、化学耐性に関する特定の要件を満たすことが可能です。GMORSを信頼できるパートナーとして選んでいただければ、機器の効率を高め、運用リスクを最小限に抑えることができるでしょう。
